Sistemas de Placa de Yeso Laminado (PYL) en techos
Guía técnica sobre el sistema de Placas de yeso laminado para instalación de sistemas constructivos en techos dependiendo de la necesidad en obra.
Techo | Continuo. Maestra
Son techos en los que se emplean únicamente perfiles metálicos omega. Éstos se fijan directamente al forjado o a la estructura portante.
- Forjado
- Maestra omega
- Placa de yeso laminado
Consumos aproximados
| TECHO PYL 30/600 (15 + 15) | |
|---|---|
| Materiales empleados | Rendimiento por m2 |
| m2 Placa de yeso laminado 15 mm | 1,00 |
| m Maestra omega | 2,00 |
| m Cinta de juntas | 1,60 |
| kg Pasta de agarre | 0,10 |
| kg Pasta de juntas | 0,30 |
| ud Tornillo T-25 mm | 14,00 |
Techo continuo formado por una placa de yeso laminado de 15 mm de espesor, atornillada a una estructura metálica de acero galvanizado maestras omega de 80x15 mm y 0,55 mm de espesor, fijadas al forjado cada 600 mm. Incluso parte proporcional de pasta y cinta para juntas, tornillos, fijaciones. Totalmente terminado y listo para su revestimiento.
Recomendación del montaje
Es recomendable anclar las omegas a la vigueta. La distancia máxima entre fijaciones será de 600 mm.
Techo | Continuo. Simple TC
Estos techos están compuestos por una única estructura metálica suspendida del forjado, generando un espacio que permite el paso de instalaciones de electricidad, climatización, extinción de incendios, fontanería, etc. Los cuelgues y las suspensiones permiten la nivelación del techo.
- Forjado
- Perfil perimetral
- Anclaje directo
- Perfil de techo continuo
- Placa de yeso laminado
Consumos aproximados
| TECHO PYL 47/500 (12,5 + 15) | |
|---|---|
| Materiales empleados | Rendimiento por m2 |
| m2 Placa de yeso laminado 12,5 mm | 1,00 |
| m Perfil TC 47 mm | 2,40 |
| m Perfil Clip | 0,70 |
| m Cinta de juntas | 1,50 |
| kg Pasta de junta | 0,40 |
| kg Pasta de agarre | 0,10 |
| ud Anclaje directo | 1,80 |
| ud Fijaciones | 1,80 |
| ud Tornillo T-25 | 17,00 |
| ud Empalme Perfil TC 47 mm | 0,60 |
Techo formado por una placa yeso laminado de 12,5 mm de espesor atornillada a una estructura metálica de acero galvanizado de perfil TC 47 mm, 0,6 mm de espesor, moduladas a 500 mm e/e. y suspendidas del forjado o elemento soporte mediante anclajes directos cada 1200 mm Incluso parte proporcional de tornillería, pasta y cinta para juntas, fijaciones. Totalmente terminado y listo para su revestimiento.
Recomendación del montaje
En el montaje de perfil perimetral para facilitar la nivelación del techo con perfil clip o perfil en L, NO se debe atornillar el perfil perimetral a la perfilería del techo
Techo | Continuo. Doble TC
Techo compuesto por una doble estructura metálica suspendida del forjado, generando un espacio que permite el paso de instalaciones de electricidad, climatización, extinción de incendios, fontanería, etc. Los cuelgues y las suspensiones permiten la nivelación del techo.
- Forjado
- Perfil perimetral
- Horquilla
- Varilla
- Cruceta de empalme
- Perfil de techo continuo
- Placa de yeso laminado
Consumos aproximados
| TECHO PYL 47/500 (15 + 15 + 12,5) | |
|---|---|
| Materiales empleados | Rendimiento por m2 |
| m2 Placa de yeso laminado 12,5 mm | 1,00 |
| m Perfil primario TC 47 mm | 1,10 |
| m Perfil secundario TC 47 mm | 2,10 |
| m Perfil Clip | 0,70 |
| m Cinta de juntas | 1,50 |
| kg Pasta de junta | 0,40 |
| kg Pasta de agarre | 0,10 |
| ud Tornillo T-25 | 17,00 |
| ud Fijaciones | 1,10 |
| ud Varilla roscada + Tuercas | 1,10 |
| ud Cruceta de empalme | 1,10 |
Techo formado por una placa de yeso laminado de 12,5 mm de espesor atornillada a una estructura metálica de acero galvanizado perfiles secundarios TC 47 mm, 0,6 mm de espesor moduladas a 500 mm e/e, y a su vez sujetas a un perfil primario TC 47 mm 0,6 mm de espesor modulado a 950 mm e/e, mediante crucetas de empalme y suspendidas del forjado o elemento soporte mediante varillas roscadas cada 950 mm Incluso parte proporcional de tornillería, pasta y cinta para juntas, fijaciones. Totalmente terminado y listo para su revestimiento.
Recomendación del montaje
El detalle de unión entre perfil continuo primario y secundario con cruceta de empalme debe ser como se muestra en la figura.
Techo | Continuo. Perfil Sierra
Techo compuesto por una doble estructura metálica suspendida del forjado, generando un espacio que permite el paso de instalaciones de electricidad, climatización, extinción de incendios, fontanería, etc. Los cuelgues y las suspensiones permiten la nivelación del techo.
- Forjado
- Perfil perimetral
- Varilla roscada
- Clip suspensión perfil sierra
- Perfil sierra
- Perfil de techo continuo
- Placa de yeso laminado
Consumos aproximados
| TECHO PYL 47/500 (15 + 15 + 12,5) | |
|---|---|
| Materiales empleados | Rendimiento por m2 |
| m2 Placa de yeso laminado 12,5 mm | 1,00 |
| m Perfil sierra | 1,10 |
| m Perfil secundario TC 47 mm | 2,10 |
| m Perfil Clip-47 | 0,70 |
| m Cinta de juntas | 1,50 |
| kg Pasta de junta | 0,40 |
| kg Pasta de agarre | 0,10 |
| ud Tornillo T-25 | 17,00 |
| ud Suspensión perfil sierra | 1,10 |
| ud Varilla roscada | 1,10 |
Techo formado por una placa de yeso laminado de 12,5 mm de espesor atornillada a una estructura metálica de acero galvanizado de perfiles primarios de perfil sierra modulados a 950 mm e/e. y suspendidas del forjado o elemento soporte mediante varillas roscadas cada 950 mm y perfiles de techo continuo secundarios encajados perpendicularmente a los primarios modulados a 500 mm e/e. Incluso parte proporcional de tornillería, pasta y cinta para juntas, fijaciones. Totalmente terminado y listo para su revestimiento.
Recomendación del montaje
La unión del perfil a la pieza depende del ancho de la misma. Detalle de unión entre perfil sierra y techo continuo válido para TC47 y TC60
Techo | Registrable. Placa 60x60
Techo compuesto por una doble estructura metálica suspendida del forjado, generando un espacio que permite el paso de instalaciones de electricidad, climatización, extinción de incendios, fontanería, etc. Los cuelgues y las suspensiones permiten la nivelación del techo.
- Forjado
- Perfil perimetral
- Varilla roscada
- Pieza suspensión perfil primario
- Perfil primario 370 cm
- Perfil secundario 120 cm
- Perfil secundario 60 cm
- Placa de yeso laminado 60x60 cm
Consumos aproximados
| TECHO REGISTRABLE 60X60 | |
|---|---|
| Materiales empleados | Rendimiento por m2 |
| ud Placa de techo | 2,78 |
| m Perfil primario 3700 mm | 0,84 |
| m Perfil secundario 1200 mm | 1,67 |
| m Perfil secundario 600 mm | 0,84 |
| m Ángulo perimetral | 0,60 |
| ud suspensiones | 0,67 |
| ud Clip sujeta placas (opcional) | 5,56 |
Techo formado por una placa de 60x60 apoyada a una estructura metálica de acero galvanizado/lacado compuesta de perfiles primarios y secundarios modulados a 600 mm e/e y suspendidas del forjado o elemento soporte mediante varillas roscadas cada 1200 mm.
Recomendación del montaje
Detalle clip de suspensión de estructura

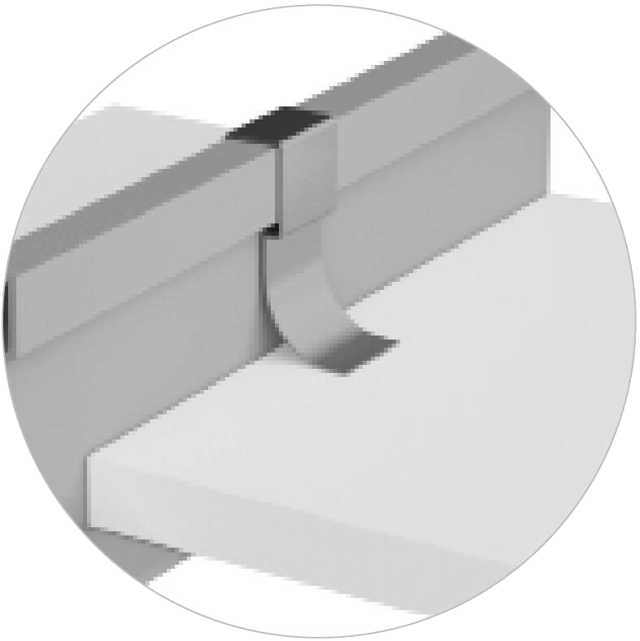

Un clip de sujección, evita que las placas, se muevan por corrientes de aire y otros factores. Detalle clip de sujección de placas.
Techo | Registrable techo de lamas
Techo compuesto por una única estructura metálica suspendida del forjado, generando un espacio que permite el paso de instalaciones de electricidad, climatización, extinción de incendios, fontanería, etc. Los cuelgues y las suspensiones permiten la nivelación del techo.
- Forjado
- Perfil perimetral
- Varilla lisa
- Rastrel primario
- Clip fijación perimetral
- Anclaje suspensión varilla lisa
- Lamas
Consumos aproximados
| TECHO REGISTRABLE DE LAMAS | |
|---|---|
| Materiales empleados | Rendimiento por m2 |
| m2 Lamas | 1,00 |
| m Rastrel primario | 1,10 |
| m Perfil perimetral | 0,70 |
| ud Clip fijación perimetral | 6,00 |
| ud Clip unión lamas | 6,00 |
| ud Varilla lisa | 1,10 |
Techo formado por una lama metálica lacada sujeta a una estructura metálica de acero galvanizado compuesto de rastrel primario modulados a 950 mm e/e. y suspendidas del forjado o elemento soporte mediante varillas roscadas cada 1200mm.
Recomendación del montaje
Disponemos de anclajes en suspensión.
